PROJECT 04

저 SNR 레이더 인식을 위한 FPGA 실시간 구현 및 경량 모델 설계

Real-Time FPGA Implementation and Lightweight Radar Model Design for Low-SNR Recognition

저 SNR 레이더 인식을 실제 RFNoC/FPGA 처리 체인으로 구현하고, 고해상도 표현을 저해상도 모델에 전달하는 경량화 방법을 설계했습니다.

  • RFNoC
  • FPGA
  • HLS
  • Cross-Resolution KD
  • STFT
  • USRP / OTA

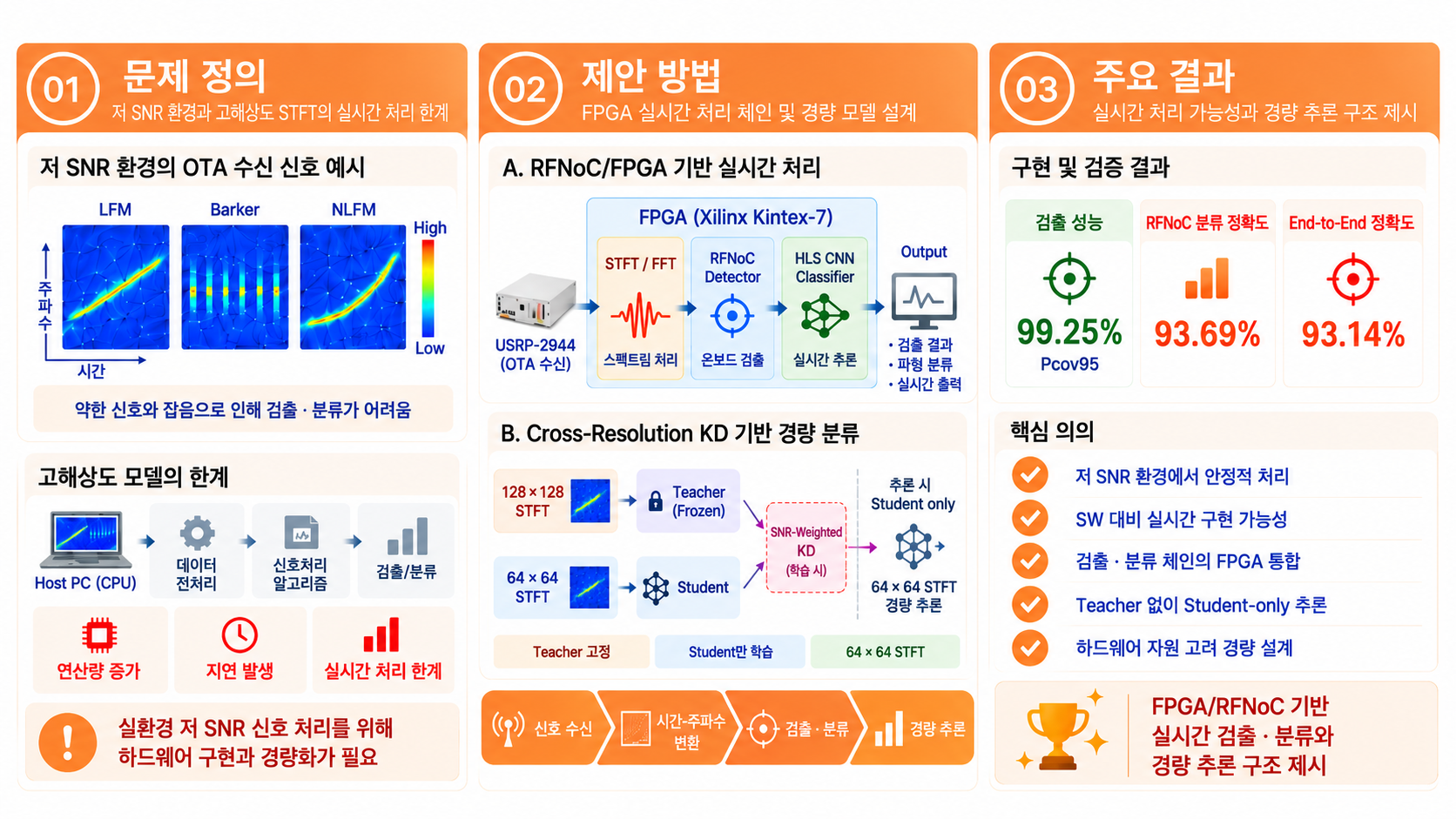

저 SNR 레이더 인식을 위한 FPGA 실시간 구현과 경량 모델 설계 연구 개요
※ 본 이미지는 연구의 전체 흐름을 이해하기 쉽게 설명하기 위해 AI로 제작한 개념도이며, 실제 실험 결과 이미지는 아닙니다.
projects

공통 연구 배경과 필요성

저 SNR 환경에서는 잡음의 영향으로 레이더 신호의 검출과 파형 분류가 어려워집니다. 시간·주파수 해상도를 높이면 파형의 세부 구조를 더 잘 표현할 수 있지만, STFT 입력 크기와 CNN 연산량이 함께 증가합니다.

실제 SDR/FPGA 시스템에서는 분류 정확도만으로 구현 가능성을 판단하기 어렵습니다. Fixed-point 연산과 quantization, streaming data flow, packet interface, FPGA 자원 사용량, 처리 지연을 함께 고려해야 실제 수신 경로에 적용할 수 있습니다.

따라서 이 페이지는 같은 저 SNR 레이더 인식 문제를 두 가지 관점에서 다룹니다. 첫 번째는 실제 RFNoC/FPGA 기반으로 수신부터 검출·분류까지의 실시간 처리 체인을 구현하는 연구이고, 두 번째는 하드웨어 적용을 고려해 고해상도 모델의 정보를 저해상도 모델에 전달하는 경량 레이더 분류 연구입니다.

저 SNR 수신 신호실시간 FPGA 처리 체인 구현+계산 자원을 고려한 경량 모델 설계

세부 연구 A — RFNoC/FPGA 기반 실시간 레이더 신호처리 구현

문제 정의

소프트웨어에서 동작하는 레이더 검출·분류 알고리즘을 실제 SDR 환경에 적용하려면 연속적으로 입력되는 I/Q stream을 FPGA에서 처리해야 합니다. 단순히 CNN classifier만 FPGA에 구현하는 것이 아니라 다음 전체 processing chain을 하드웨어 제약 안에서 연결해야 합니다.

I/Q 수신STFT / FFT펄스열 검출분류용 feature 생성CNN 분류

Fixed-point 변환과 quantization으로 인해 소프트웨어와 하드웨어의 연산 결과가 달라질 수 있고, packet framing과 block 간 streaming이 끊기면 후단 분류까지 이어지지 않습니다. 따라서 detector부터 classifier까지 전체 data path의 동작을 함께 확인해야 합니다.

연구 배경과 필요성

RFNoC는 사용자 정의 FPGA processing block을 USRP의 radio streaming path에 연결할 수 있는 구조를 제공합니다. 이를 이용하면 Radio I/O, custom FPGA processing, host control을 하나의 SDR processing chain으로 구성할 수 있습니다.

RFNoC/FPGA 구현에서는 알고리즘 정확도 외에도 fixed-point arithmetic, quantization, packet framing, block 간 streaming, BRAM·DSP·LUT·FF 사용량을 함께 고려해야 합니다. 따라서 실제 OTA 환경에서 detector와 classifier가 연결된 전체 체인이 정상적으로 동작하는지 검증하는 것이 필요합니다.

제안 방법

전체 처리 흐름은 Radar I/Q를 fixed-point FFT/STFT로 변환한 뒤 RFNoC detector에서 펄스 구간을 찾고, 분류용 STFT magnitude feature를 생성해 HLS CNN classifier로 전달하는 구조로 구성했습니다.

Radar I/QFixed-Point FFT / STFTRFNoC DetectorSTFT Magnitude FeatureHLS CNN ClassifierRadar Waveform Class

수신된 fixed-point I/Q sample은 128-point FFT 기반 STFT로 처리하고, detector는 유효 frequency bin의 power score를 이용해 pulse-train interval을 선택합니다. 검출된 구간에서는 고정 크기의 STFT magnitude feature를 만들고, 이를 uint8 형식으로 packing해 classifier block으로 전달합니다.

Classifier는 1 × 64 × 31 STFT magnitude를 입력으로 사용하고, weight·activation quantization과 HLS 기반 convolution 연산을 적용했습니다. RFNoC block은 AXI4-Stream과 AXI-Lite interface를 통해 연결하고, FPGA 안에서 검출부터 분류까지 packetized streaming이 이어지도록 구성했습니다.

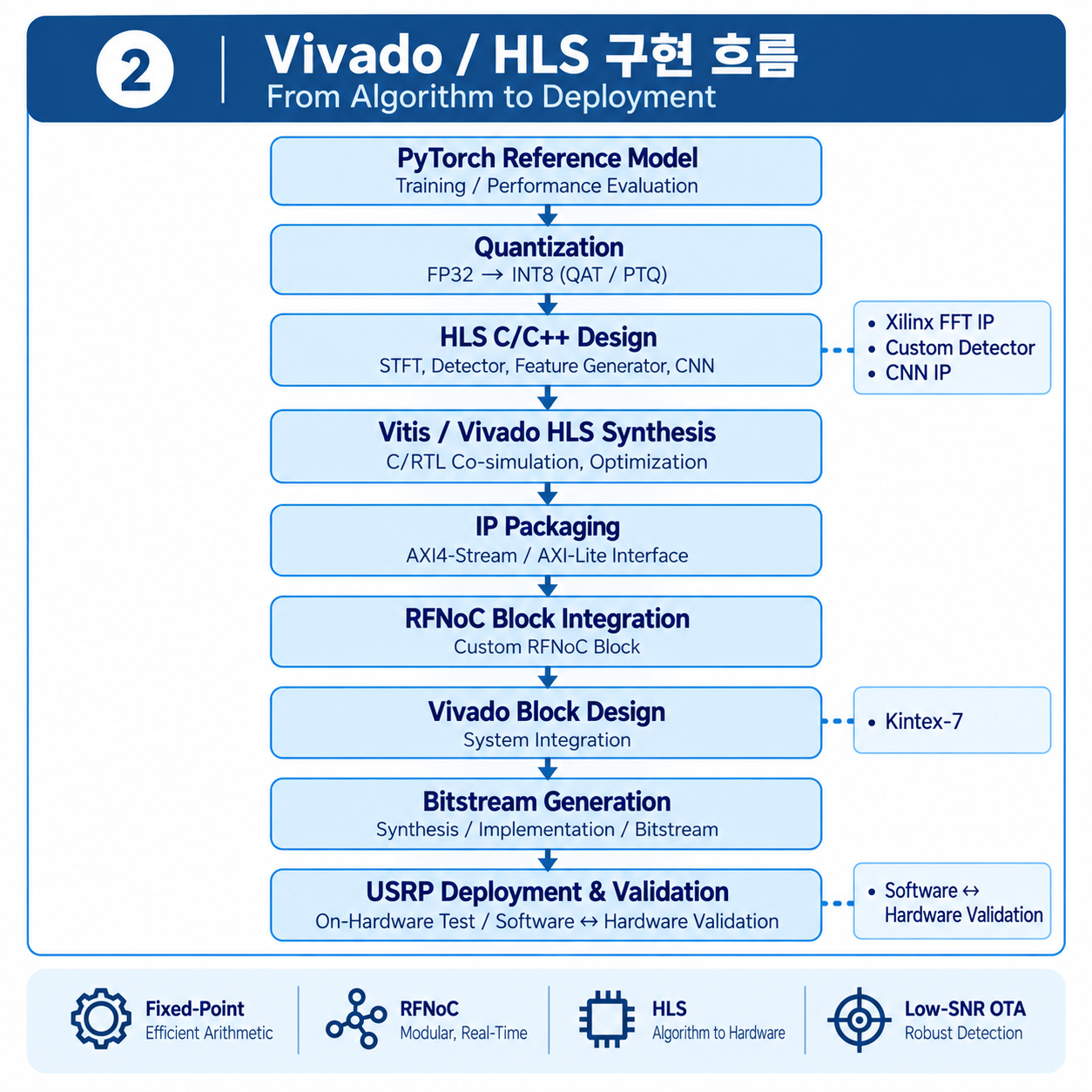

PyTorch reference에서 RFNoC block과 USRP 검증까지 이어지는 구현 사양
Method 그림 2. PyTorch reference model, quantization, HLS/C++ design, RFNoC block integration, Vivado synthesis, USRP deployment로 이어지는 구현 흐름. 소프트웨어 모델을 FPGA에서 실행 가능한 형태로 변환하고 실제 장비에서 검증하는 절차를 보여준다.

실험 구성

실제 OTA 수신 데이터를 사용해 RFNoC/FPGA processing chain을 검증했습니다. 실험은 15개 radar waveform class와 −4 dB부터 10 dB까지 2 dB 간격의 SNR 조건으로 구성했으며, waveform·SNR별 기록을 합쳐 총 3,600개 OTA records를 사용했습니다.

검증 항목은 detector interval consistency, classifier input/output packet 처리, Pcov95, RFNoC/FPGA classification accuracy, end-to-end performance, FPGA resource usage입니다. OTA 송수신에는 SDR/USRP 기반 장비를 사용했고, RFNoC target은 Xilinx Kintex-7 계열 FPGA 환경에서 구성했습니다.

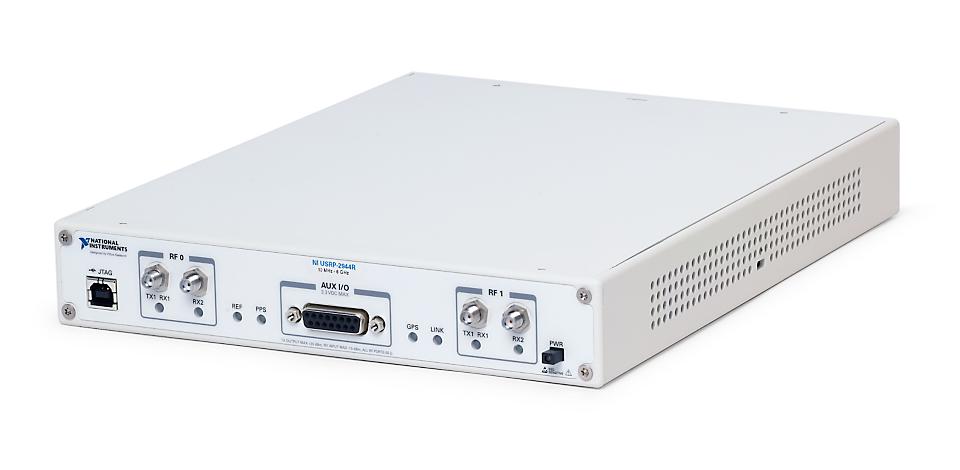

SDR 기반 OTA 송수신 실험 환경
Experiment 그림 3. SDR/USRP 기반 OTA 송수신 실험 환경. 실제 무선으로 수신한 I/Q stream을 RFNoC/FPGA 처리 체인에 입력한 실험 환경이다.

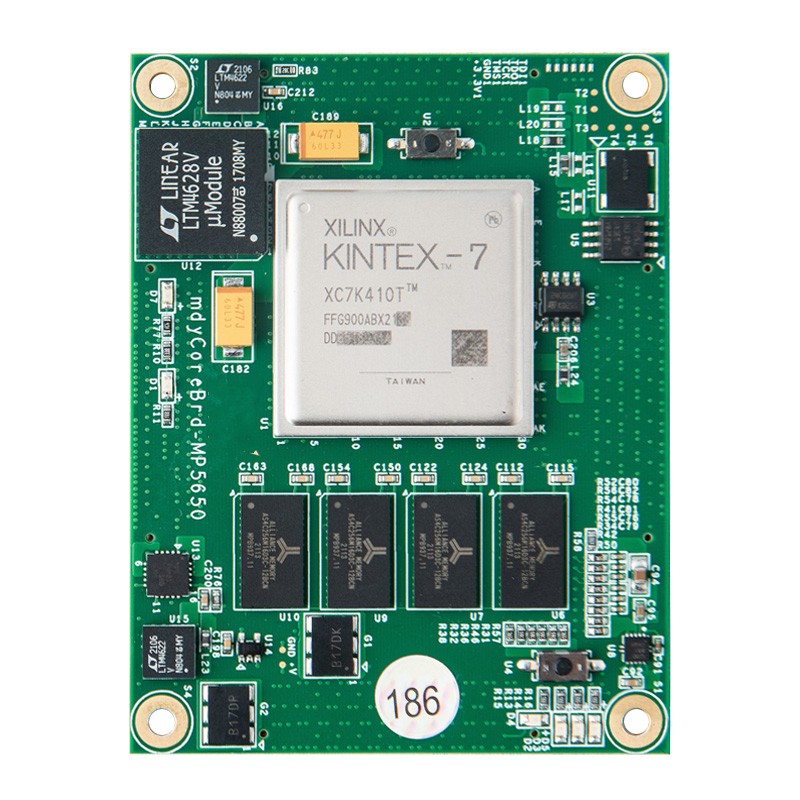

RFNoC FPGA 구현에 사용한 Xilinx Kintex-7 보드
Experiment 그림 4. RFNoC/FPGA 구현에 사용한 Xilinx Kintex-7 보드. 고정소수점 STFT, detector, HLS CNN classifier를 탑재한 FPGA 구현 환경을 보여준다.

실험 결과

3,600개 OTA records에서 RFNoC detector가 software reference와 동일한 detection interval을 출력했고, classifier input/output packet도 정상 처리되었습니다. Pcov95는 99.25%, RFNoC/FPGA classifier accuracy는 93.69%, end-to-end performance는 93.14%로 확인되었습니다.

Python/PyTorch reference와 비교했을 때 classifier accuracy 차이는 0.39%p, end-to-end 차이는 0.36%p였습니다. 이 결과는 FPGA 구현이 소프트웨어 기준보다 높다는 의미가 아니라, fixed-point와 quantized HLS inference를 적용한 뒤에도 detector–classifier 동작 특성이 가깝게 유지되었음을 보여줍니다.

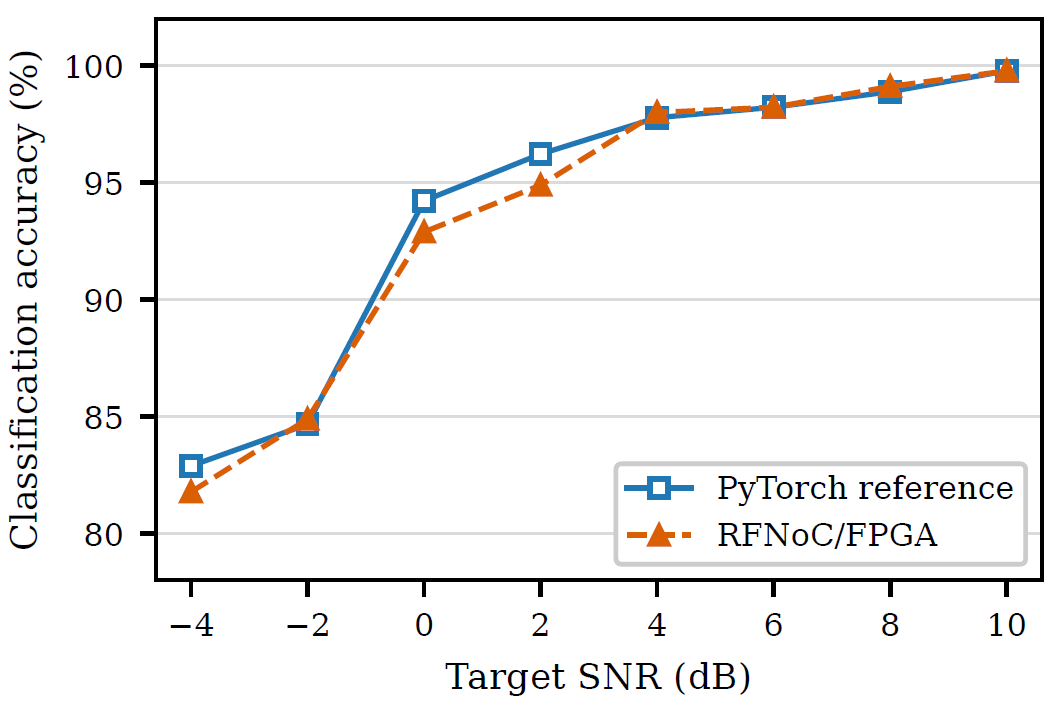

Python reference와 RFNoC FPGA의 SNR별 레이더 분류 정확도 비교
Result 그림 5. Target SNR 변화에 따른 Python reference와 RFNoC/FPGA classification accuracy 비교. 동일한 OTA 수신 조건에서 소프트웨어 기준과 FPGA 구현의 분류 성능 변화를 비교한다.

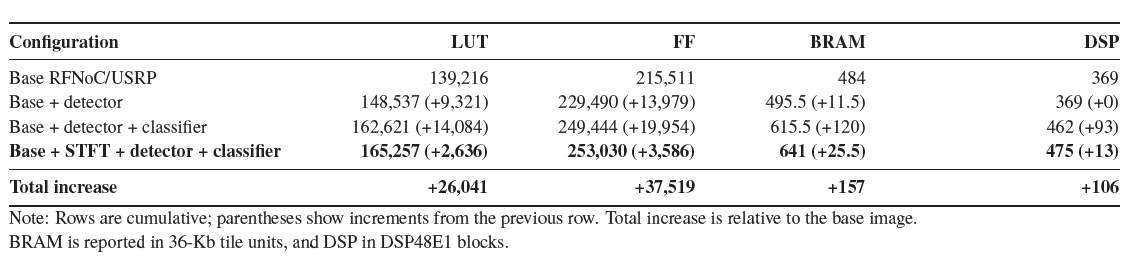

RFNoC detector와 classifier 통합에 따른 FPGA 자원 사용량
Result 그림 6. Base RFNoC/USRP image에 detector, classifier, STFT를 추가했을 때의 LUT·FF·BRAM·DSP 사용량. FPGA 자원 수치는 원본 resource table에 표시된 누적값과 증가량을 기준으로 제시한다.

결론

이 세부 연구에서는 단순한 CNN FPGA 추론이 아니라 STFT 전처리, 펄스열 검출, 분류용 feature 생성, CNN 분류로 이어지는 전체 chain을 RFNoC/FPGA streaming 구조로 구현했습니다.

실제 OTA 환경에서 3,600개 기록의 detection interval consistency와 packet 처리, Pcov95, 분류 정확도, end-to-end performance, FPGA resource usage를 함께 확인했습니다. 이를 통해 소프트웨어에서 동작하던 레이더 처리 흐름을 fixed-point와 quantization을 적용한 실제 SDR/FPGA 수신 경로로 통합할 수 있는지를 검증했습니다.

세부 연구 B — Cross-Resolution Knowledge Distillation 기반 경량 레이더 분류

문제 정의

고해상도 STFT는 레이더 파형의 세부적인 시간·주파수 특징을 표현하는 데 유리하지만 입력 크기와 CNN 연산량이 증가합니다. 반대로 저해상도 STFT는 연산량을 줄일 수 있지만 분류에 필요한 세부 특징이 손실될 수 있습니다.

따라서 고해상도 모델의 표현력을 학습 단계에서 활용하면서, 추론 단계에서는 저해상도 입력과 경량 Student model만 사용하는 방법이 필요합니다.

연구 배경과 필요성

실제 edge/FPGA 환경에서는 classification accuracy뿐 아니라 입력 해상도, 모델 연산량, memory와 FPGA resource 요구량을 함께 고려해야 합니다. 단순히 STFT를 downsampling하는 것만으로는 고해상도 입력이 제공하던 특징을 충분히 보존하기 어렵습니다.

이 연구에서는 128×128 STFT를 사용하는 Teacher model의 정보를 64×64 STFT를 사용하는 Student model에 전달하는 Cross-Resolution Knowledge Distillation을 구성했습니다. 저 SNR에서의 조건 차이를 반영하기 위해 SNR-Weighted CRKD Loss를 사용하고, inference에서는 Teacher나 KD 연산 없이 Student만 사용하도록 설계했습니다.

제안 방법

학습 단계에서 Teacher path는 128×128 STFT와 frozen Teacher model로 Teacher logits를 만들고, Student path는 64×64 STFT와 Student model로 Student logits를 만듭니다. 두 logits는 SNR-Weighted CRKD Loss에 사용되며 Student model만 update합니다.

128×128 STFTFrozen TeacherTeacher logits+64×64 STFTStudent logitsSNR-Weighted CRKD Loss

추론 단계에서는 64×64 STFT를 Student model에 입력하고 predicted class를 출력합니다. Teacher model과 KD loss는 학습 단계에서만 사용되므로, 실제 inference에는 Student model의 연산만 남습니다.

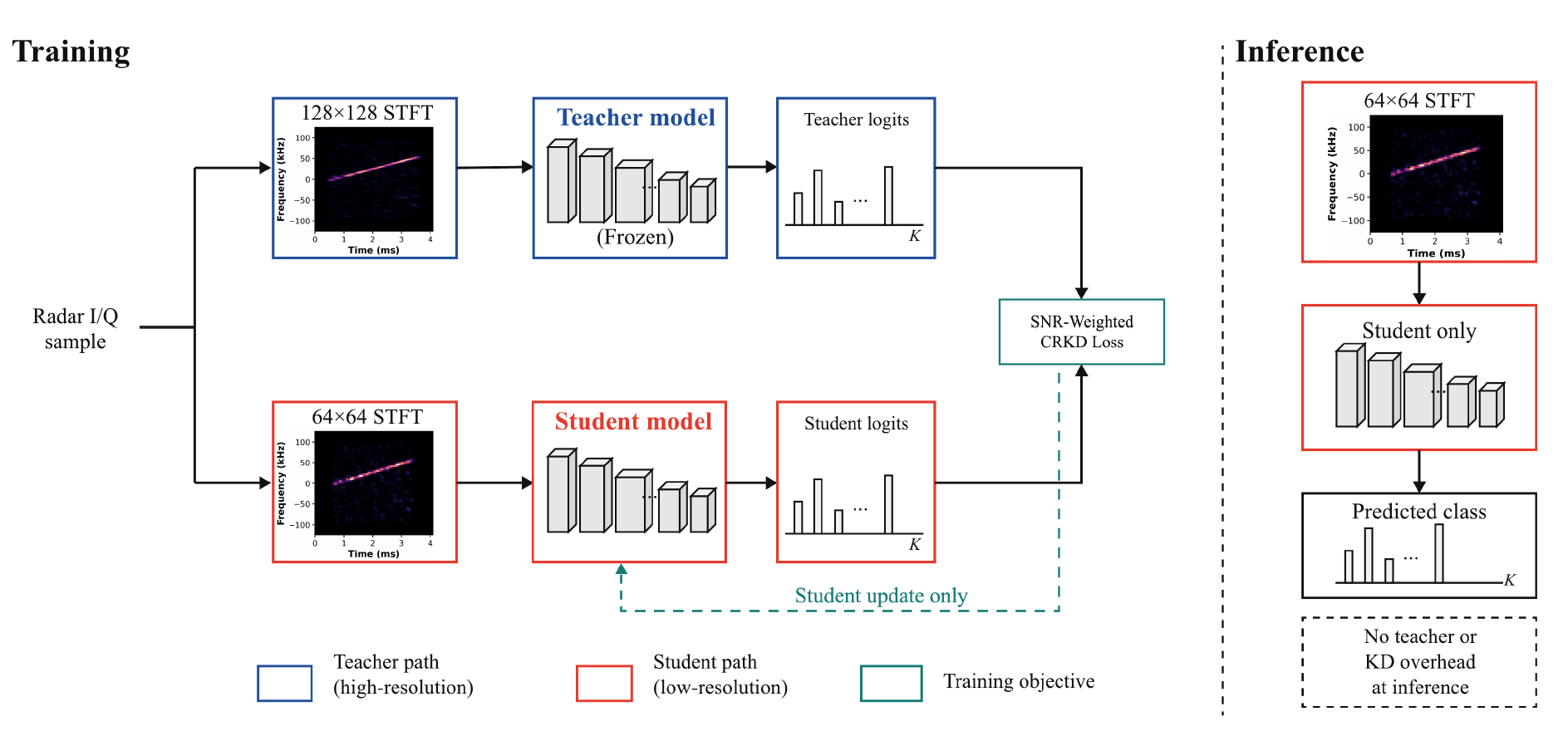

128×128 Teacher와 64×64 Student를 이용한 Cross-Resolution Knowledge Distillation 구조
Method 그림 7. 고해상도 Teacher와 저해상도 Student를 학습 단계에서 함께 사용하고, inference에서는 Student만 사용하는 Cross-Resolution KD 구조. SNR-Weighted CRKD Loss로 Student를 update하고 추론 시에는 추가적인 Teacher·KD overhead를 제거하는 흐름을 보여준다.

실험 구성

분류 성능은 128×128 Teacher, 64×64 Student CE, 64×64 Proposed CRKD를 비교하는 방식으로 구성했습니다. 또한 32×32 입력 조건을 함께 확인해 입력 해상도 감소가 성능과 계산량에 미치는 영향을 비교했습니다.

효율 비교에서는 STFT resolution, CNN MACs, parameter 수, full-image BRAM analysis를 함께 확인했습니다. 비교 수치는 원본 표와 그래프에 표시된 항목만 사용했으며, 별도의 latency나 resource 감소율은 이미지에 직접 표시된 경우에만 해석했습니다.

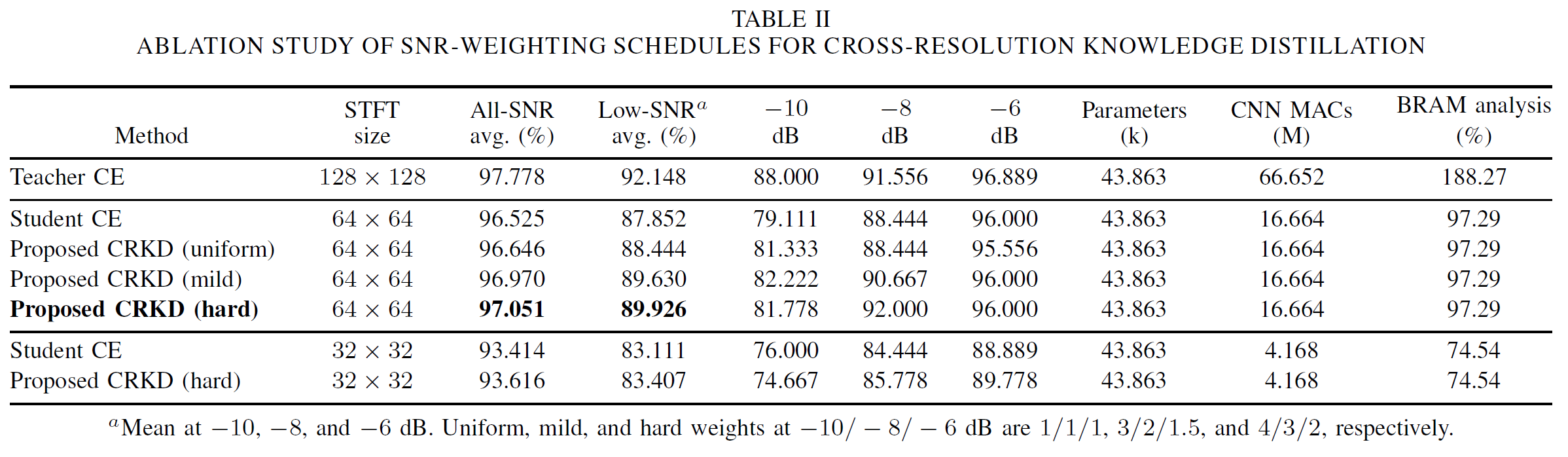

SNR weighting과 입력 해상도에 따른 Cross-Resolution Knowledge Distillation 비교 표
Result 그림 8. 128×128 Teacher, 64×64 Student, Proposed CRKD, 32×32 조건의 정확도·MACs·BRAM 비교. 고해상도 Teacher의 성능과 저해상도 Student 및 CRKD 변형의 분류·연산·자원 지표를 표로 비교한다.

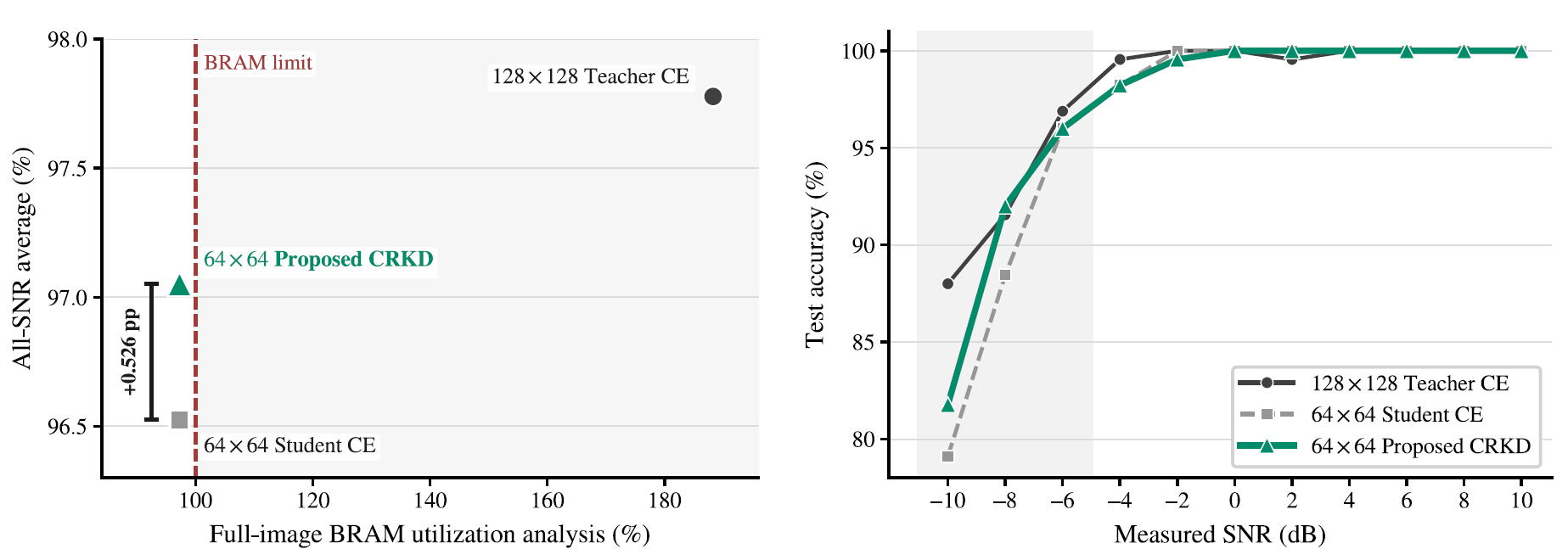

Teacher와 Proposed CRKD의 BRAM 사용량 및 SNR별 성능 비교
Result 그림 9. Full-image BRAM utilization과 measured SNR에 따른 Teacher·Student·Proposed CRKD 비교. 저해상도 CRKD가 고해상도 Teacher의 표현을 활용하면서 자원 제약과 SNR 변화에 대응하는 양상을 보여준다.

실험 결과

64×64 Student CE는 all-SNR average 96.525%, low-SNR average 87.852%로 표시되었고, 64×64 Proposed CRKD(hard)는 각각 97.051%, 89.926%로 표시되었습니다. 같은 64×64 입력에서 CRKD를 적용한 Student가 기본 Student보다 높은 표 값을 보였습니다.

32×32 조건에서도 Proposed CRKD(hard)는 Student CE보다 all-SNR average와 low-SNR average가 각각 93.616%와 83.407%로 높게 표시되었습니다. 다만 32×32 입력의 절대 성능은 64×64 조건보다 낮게 나타나 입력 해상도와 성능 사이의 trade-off를 확인할 수 있습니다.

연산량과 자원 측면에서는 표에 128×128 Teacher의 CNN MACs가 66.652M, 64×64 Student와 Proposed CRKD가 16.664M, 32×32 조건이 4.168M으로 표시되어 있습니다. 64×64와 32×32 조건의 BRAM analysis도 각각 97.29%와 74.54%로 표시되어 고해상도 Teacher 대비 낮은 해상도 입력의 자원 부담이 줄어드는 방향을 확인할 수 있습니다.

결론

이 세부 연구에서는 128×128 고해상도 Teacher의 표현을 64×64 저해상도 Student에 전달하는 Cross-Resolution Knowledge Distillation을 설계했습니다. SNR-Weighted CRKD Loss를 이용해 Student만 update하고, 추론 단계에서는 64×64 STFT와 Student model만 사용하도록 구성했습니다.

고해상도 입력의 정보를 학습 단계에서 활용하면서도 실제 inference는 저해상도 입력과 Student-only 구조로 수행해 분류 성능과 계산 자원 사이의 균형을 조정할 수 있다는 점이 핵심입니다.

관련 성과

윤재혁, 남해운 (2026). “RFNoC/FPGA 기반 LPI 레이다 펄스열 검출 및 분류기 구현.” The Journal of Korean Institute of Communications and Information Science.

Jaehyeok Yoon and Haewoon Nam (2026). “Cross-Resolution STFT Distillation for FPGA-Efficient Radar Waveform Classification.” The 31st Asia-Pacific Conference on Communications (APCC). 발표 예정.
